In unserem Beruf werden wir häufig von Kundinnen und Kunden angesprochen, die eine Empfehlung für einen geeigneten Web-Viewer für ihre Projekte suchen. Mit der Zeit wurden diese Anfragen so zahlreich, dass wir beschlossen haben, unsere Erfahrungen in einer übersichtlichen Zusammenstellung der aus unserer Sicht besten Optionen aufzubereiten.
Dieser Artikel untersucht zwei Viewer, mit den wir oft arbeiten: Forge Viewer von Autodesk und IFC.js von ThatOpenCompany. Wir haben mit beiden umfangreiche praktische Erfahrungen gesammelt und festgestellt, dass sie je nach Kontext zuverlässig und effektiv sind.
Beide Lösungen bieten leistungsfähige Möglichkeiten, BIM-Modelle im Browser anzuzeigen und zu nutzen, unterscheiden sich jedoch erheblich in ihrer Architektur, Lizenzierung und den vorgesehenen Anwendungsfällen. Dieser Artikel bietet einen ausgewogenen Vergleich, der Ihnen hilft, das passende Tool für Ihr Projekt zu wählen.
Zur besseren Verständlichkeit und Konsistenz wird in diesem Artikel der Begriff Forge Viewer verwendet, um auf den webbasierten Modell-Viewer von Autodesk zu verweisen. Obwohl der offizielle Name inzwischen in Autodesk Platform Services Viewer geändert wurde, ist die ursprüngliche Bezeichnung nach wie vor weit verbreitet und wird insbesondere unter Entwicklern im Forge-Ökosystem häufig genutzt.
Ebenso wird der Begriff IFC.js durchgehend in diesem Artikel verwendet, um das Open-Source-Webviewer-Ökosystem zu bezeichnen, das mittlerweile offiziell als That Open Components (oder gelegentlich Open BIM Components) bekannt ist. Dies entspricht dem ursprünglichen und weithin anerkannten Namen, auch wenn das Projekt inzwischen in ein modulares Toolkit umgewandelt wurde.

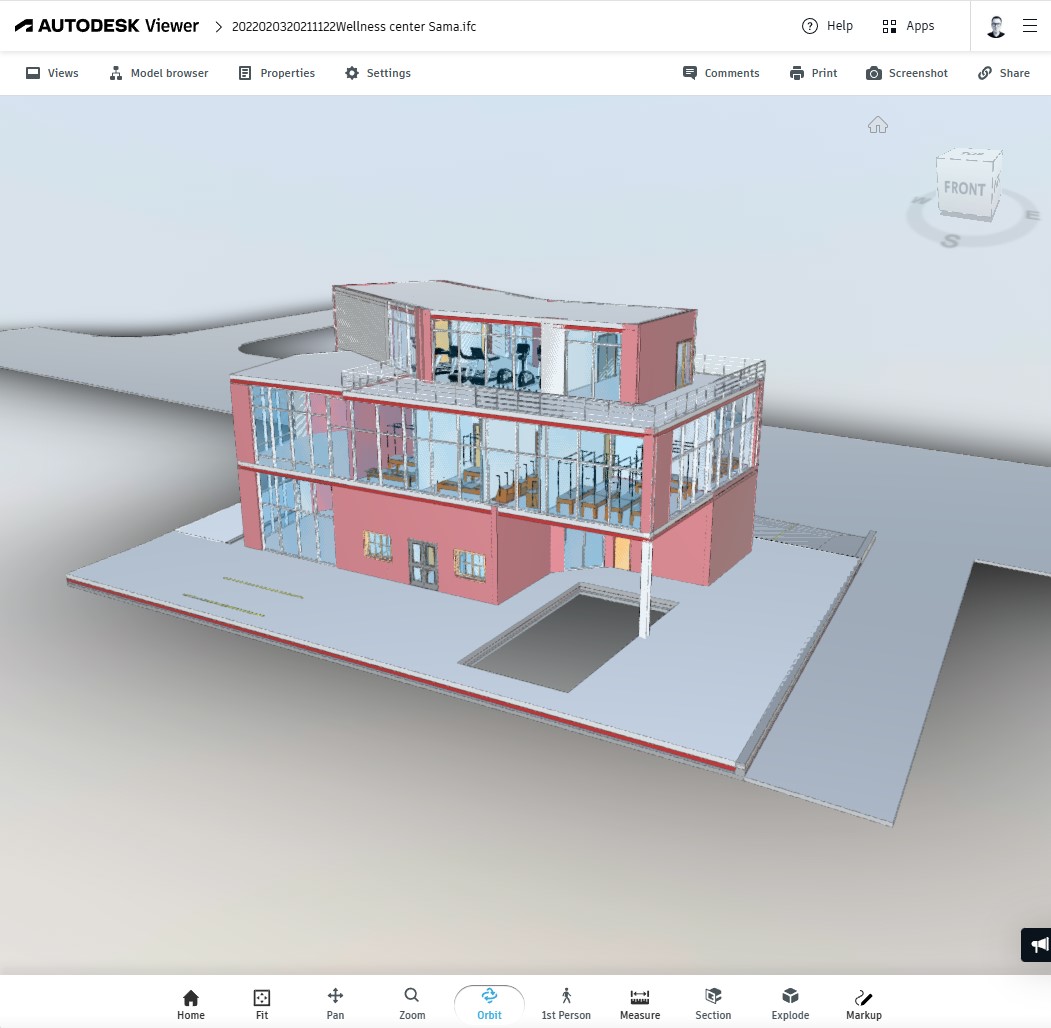

Der Autodesk Viewer ist Teil der Autodesk Platform Services (APS). Er bietet leistungsstarke webbasierte Anzeigefunktionen für eine Vielzahl von Autodesk- und branchenüblichen Formaten, darunter Revit, DWG und IFC. Im Gegensatz zu IFC.js basiert dieser Viewer auf Cloud-Processing und erfordert die Umwandlung von Dateien in ein proprietäres Anzeigeformat.

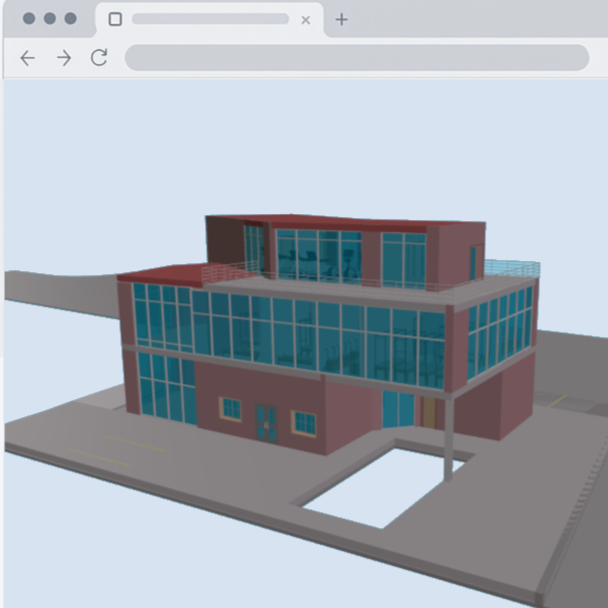

IFC.js ist ein modulares Open-Source-Ökosystem für die Anzeige von IFC-Modellen im Browser. Es nutzt WebGL für die Visualisierung und läuft vollständig clientseitig – ohne Cloud-Dienste oder proprietäre Backends. Dieser Ansatz setzt auf Einfachheit, Offline-Verfügbarkeit und die Einhaltung offener Standards, was ihn ideal für Entwickler macht, die schlanke BIM-Anwendungen oder Werkzeuge auf Basis des IFC-Formats erstellen möchten.
Forge Viewer Demo:
https://viewer.autodesk.com
Laden Sie Ihr eigenes Modell hoch oder erkunden Sie eine Beispiel-Revit-Datei mit dem gehosteten Viewer von Autodesk.
IFC.js Demo:
https://thatopen.github.io/
Eine Live-Demo zeigt das Laden und die Interaktion mit einem einfachen IFC-Modell direkt im Browser.
| Funktion | Forge Viewer | IFC.js |
|---|---|---|
| Lizenz | Proprietär (via APS) | Open-source (MIT/MPL-2.0) |
| Unterstützte Formate | RVT, DWG, IFC, STEP, OBJ, etc. 80+ unterstütze Formate | IFC |
| Rendering | Cloud-basiertes Rendering mit viewer stream | Beim Klient (WebGL) |
| Hosting | Autodesk cloud-based | Vollständig selbst gehostet |
| Offline-Fähigkeit | Nein | Ja |
| Anpassbarkeit | Umfangreiche JavaScript-APIs, aber Quellcode nicht offen | Volle Kontrolle durch offenen Quellcode |
| Integration | Enge Integration in das Autodesk-Ökosystem (ACC, BIM360, Revit, Fusion) | Schlank und effizient für IFC-Workflows |
| Preis | Inklusive bei ACC Document Management oder nutzungsbasiert über APS-Credits für Einzelanwendung | Frei |
| Offene Standards | IFC wird über Konvertierung unterstützt | Starke native IFC-Unterstützung |
| Einrichtungsaufwand | Erfordert API-Konfiguration, Authentifizierung und einen Übersetzungs-Workflow | Einfach für Webentwickler |
Forge Viewer integration:

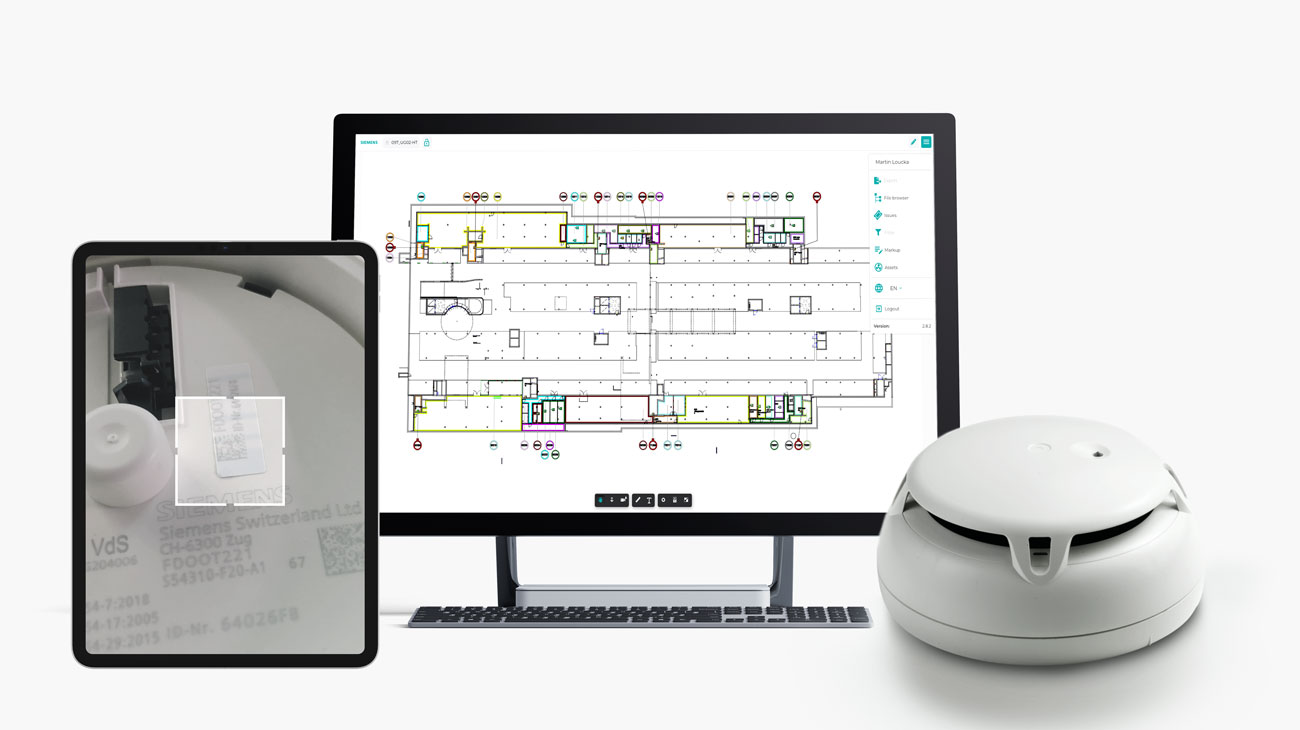

SIEMENS FireBIM
SIEMENS Schweiz AG nutzte den Forge Viewer für ihren Anwendungsfall, da sie in hochentwickelter Weise mit Revit-Modellinhalten interagieren mussten. Aktuell gibt es keine anderen geeigneten Lösungen für die Arbeit mit Inhalten nativer Revit-Dateien, und die App fungiert im Grunde wie ein Teammitglied. Der Autodesk Forge Viewer passt perfekt zu ihren Anforderungen. Die Tatsache, dass die Daten in den USA verarbeitet werden, stellt dabei keine Einschränkung dar – dieser Workflow funktioniert für sie einwandfrei.
IFC.js integration:

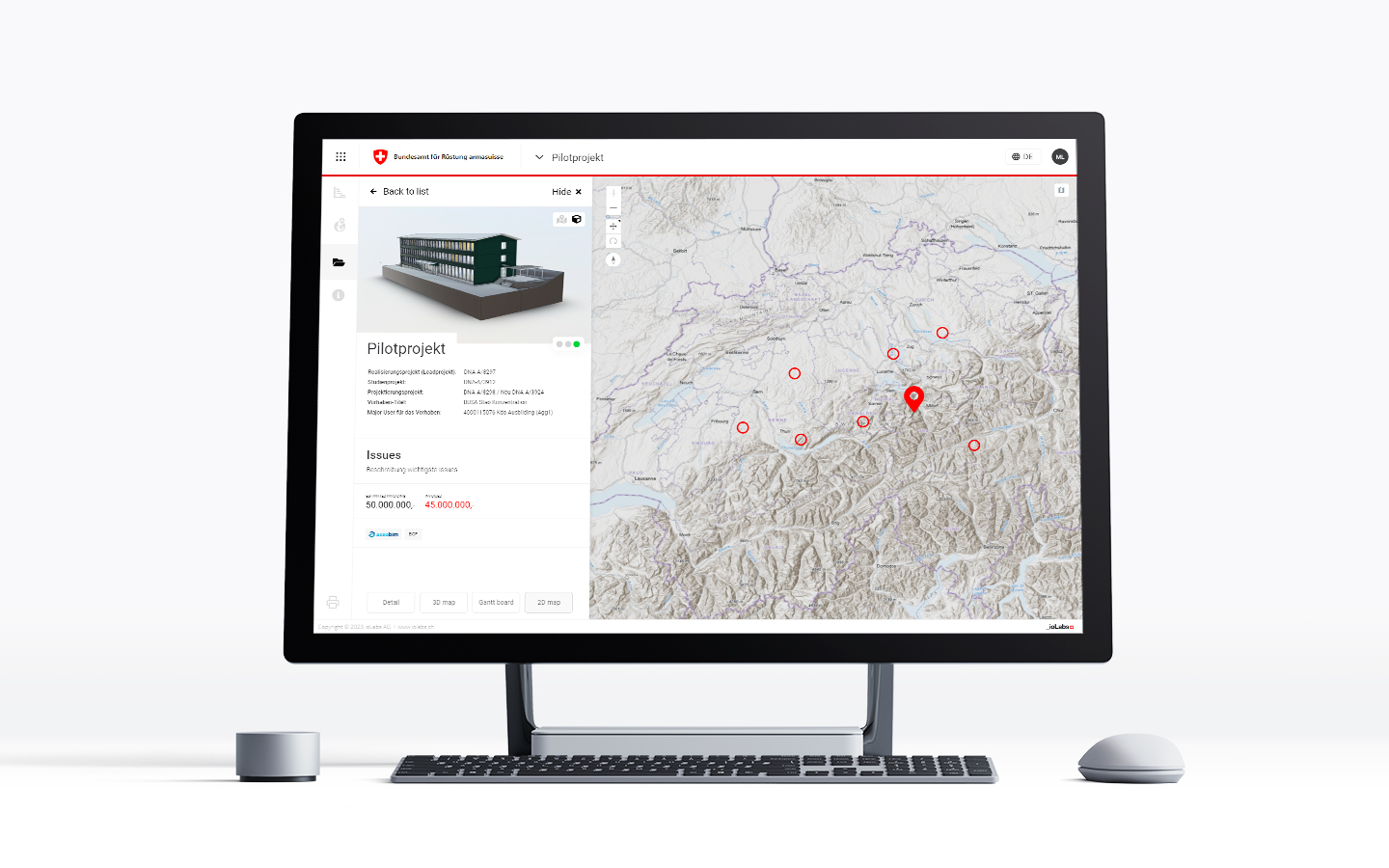

Armasuisse Multi-CDE Data Management
Armasuisse benötigte eine einfache, schlanke On-Premise-Lösung. Für die Schweizer Armee kam es nicht infrage, Daten ausserhalb ihrer Kontrolle zu speichern oder Dritten Zugriff auf Inhalte zu gewähren. IFC.js bot eine reibungslose und leistungsstarke Lösung, die auch für sicherheitskritische Militärprojekte geeignet war. Ziel war es, Informationen aus IFC-Dateien zu visualisieren und Metadaten programmatisch auszulesen. In diesem Kontext erwies sich IFC.js als ideale Lösung.
Sowohl der Forge Viewer als auch IFC.js bieten leistungsstarke und ausgereifte Möglichkeiten, BIM-Modelle direkt im Browser anzuzeigen und zu nutzen – doch sie basieren auf grundlegend unterschiedlichen Philosophien. Der Autodesk Viewer steht für eine funktionsreiche, cloudbasierte Lösung, die für unternehmensweite Workflows und die tiefe Integration in das Autodesk-Ökosystem konzipiert ist. Im Gegensatz dazu ist IFC.js ein sich schnell entwickelndes Open-Source-Framework, das auf Flexibilität, Transparenz und Unabhängigkeit von proprietären Systemen setzt. Die Unterschiede zwischen diesen beiden Ansätzen zu verstehen, ist entscheidend für die Wahl des richtigen Werkzeugs – sei es für komplexe CDE-Plattformen, schlanke IFC-Viewer oder massgeschneiderte Anwendungen mit Fokus auf Kontrolle, Skalierbarkeit oder Offline-Fähigkeit.
Die Wahl zwischen beiden hängt im Wesentlichen von den Anforderungen an Dateiformate, Infrastruktur und Entwicklungspräferenzen Ihres Projekts ab.
Neben demForge Viewer und IFC.js gibt es noch weitere leistungsfähige Web-Viewer, die je nach Anwendungsfall infrage kommen. Tools wie xBIM (fokussiert auf .NET und openBIM), der Esri Web Scene Viewer (ideal für GIS- und Geodatenkontexte) oder xeoKit (ein schlanker, performanter Viewer für komplexe 3D-Modelle) bieten jeweils einzigartige Stärken. Bei ioLabs evaluieren und nutzen wir diese Technologien projektspezifisch – mit einem Fokus auf Performance, Offenheit und Integrationspotenzial.
Fragen? Schreiben Sie uns gerne eine E-Mail.
