Získat funkční 3D sken místnosti pomocí telefonu je dnes překvapivě snadné.
Získat sken, kterému lze skutečně věřit – pro zaměření, dokumentaci zařízení nebo cokoli, co dál putuje do CAFM či BIM systému – vyžaduje trochu víc rozmyslu. Hardware bývá v pořádku; většina nezdarů pramení z volby špatného postupu nebo z uspěchaného snímání.
Tento článek popisuje tři postupy založené na telefonu, které stojí za to znát, a návyky při snímání, jež odlišují použitelný sken od zdeformované sítě plné děr. Pokud jste se ještě nerozhodli, jakou úroveň detailu váš prostor vlastně potřebuje, začněte doprovodným článkem o odstupňovaném přístupu a vraťte se sem potom.
Skenovací aplikace, které vytvářejí síť (mesh). Namíříte telefon, projdete prostor a na výstupu dostanete texturovaný 3D model. Skvělé pro vizuální kontext a virtuální prohlídky, méně spolehlivé, pokud potřebujete přesné reálné rozměry. Všechny aplikace v této skupině vyžadují na místě podobné úsilí. Liší se technologií snímání, tím, kde probíhá zpracování, a tím, jak si poradí s driftem.
Jak to funguje. Procházejte prostor rovnoměrným tempem. Scaniverse poskytuje průběžnou vizuální zpětnou vazbu a v režimu LiDAR zobrazuje AR překryv toho, co už je nasnímáno, přičemž geometrii staví v reálném čase. Jakmile skončíte, zařízení model zpracuje takřka okamžitě.
Co dostanete. Rozměrově rozumnou síť se základní texturou. Soubory jsou malé a celé podlaží chodeb zvládnete pokrýt jediným průchodem.
Omezení. Textury jsou funkční, ale hrubé. Drobné popisky a štítky kabelů nebudou čitelné. Místnosti se složitou víceúrovňovou geometrií (klasickým příkladem jsou schodiště) mají sklon k hromadění driftu a naklonění, takže tyto výstupy berte spíš jako přibližnou prostorovou referenci než jako přesnou dokumentaci skutečného provedení.
Jak to funguje. Nasnímáte sérii překrývajících se fotografií (nebo řízené video) prostoru. Fotogrammetrický engine je sešije do texturovaného 3D modelu, buď přímo v zařízení (u režimů s podporou LiDARu), nebo po nahrání do cloudu. Polycam navíc nabízí režim LiDAR, který se chová spíš jako Scaniverse a dává zpětnou vazbu už během skenování.
Co dostanete. Texturovanou síť v měřítku místnosti. V praxi se vizuální kvalita pohybuje na podobné úrovni jako u skenu ze Scaniverse, protože se použité technologie překrývají. Tyto aplikace získávají náskok spíš konkrétními funkcemi (řízená AR, generování půdorysu, sdílení přes cloud) než skokovým zlepšením surového výstupu.
Omezení. Cloudová fotogrammetrie potřebuje k nahrání internetové připojení. U rozsáhlejšího snímání může geometrie bez podpory LiDARu driftovat. Dobrý kompromis pro jednotlivé místnosti a zařízení; s rostoucí scénou věrnost klesá.
Další třída nástrojů staví na LiDARu a vytváří mračno bodů místo texturované sítě. Mračna bodů nejsou tak hezká na pohled, nesou však přímá hloubková měření a jsou přesně tím, co postupy scan-to-BIM, CAD a rozměrové analýzy skutečně zpracovávají.
.e57, .ply, .pcd, .las, .pts, .ptx)Zajímavou alternativou k výše uvedeným aplikacím tvořícím sítě je MAVO 3D od MadVoxel. Přestože jeho skener zatím nevytváří texturovanou 3D síť, jde o velmi efektivní řešení, pokud váš navazující postup umí pracovat přímo s mračnem bodů. Vzhledem k zaměření na AEC je jednou z jeho největších předností schopnost skenovat velké objekty a prostory v měřítku budovy s vysokou přesností napříč několika místnostmi v jediné souvislé relaci.
Jak to funguje. MAVO 3D řídí LiDAR senzor v iPhonu řady Pro nebo v iPadu Pro společně s polohovacím algoritmem založeným na SLAM. Mračna bodů se registrují a předfiltrují živě během skenování; korekce driftu a filtrace šumu pak proběhnou v zařízení po dokončení snímání.
Co dostanete. Mračno bodů ve věrném měřítku s hustotou bodů až 1 mm, exportované rovnou do formátů, které většina scan-to-BIM nástrojů už dnes zpracovává, s vyhrazenými optimalizačními pipelinami po skenu pro omezení driftu.
Omezení. MAVO 3D zatím produkuje mračna bodů, formáty sítí jsou plánované do budoucího vydání. Pokud váš navazující nástroj potřebuje něco, čím lze vizuálně procházet jako .obj, tohle to zatím není. Pouze iOS; potřebujete iPhone řady Pro nebo iPad Pro s LiDARem.

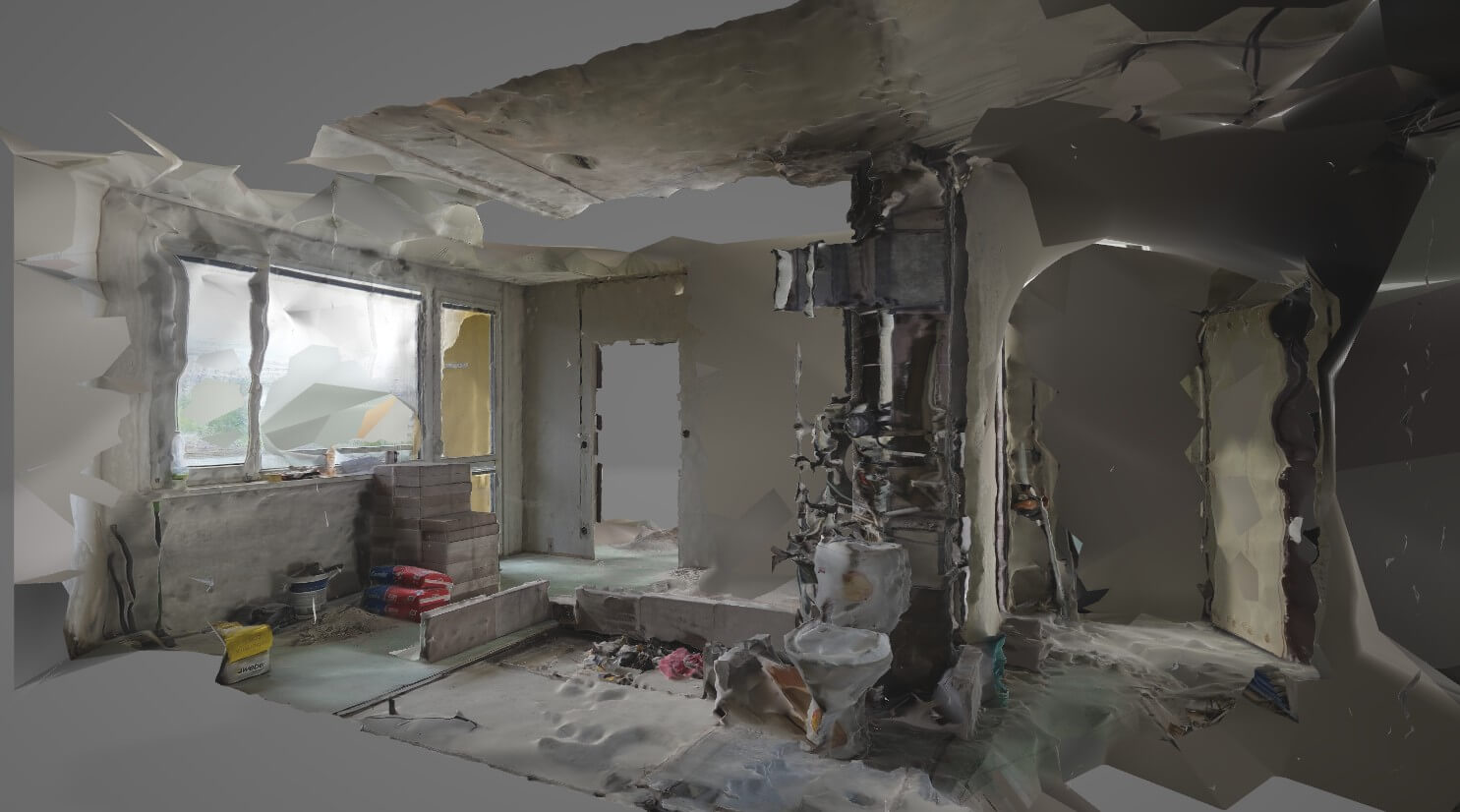

Obrázek 1: Hrubý sken staveniště. Kvalita je hrubá a nezachycuje řadu detailů, pomáhá však vizualizovat aktuální stav stavby. Zdroj: ioLabs, RealityScan mobile.

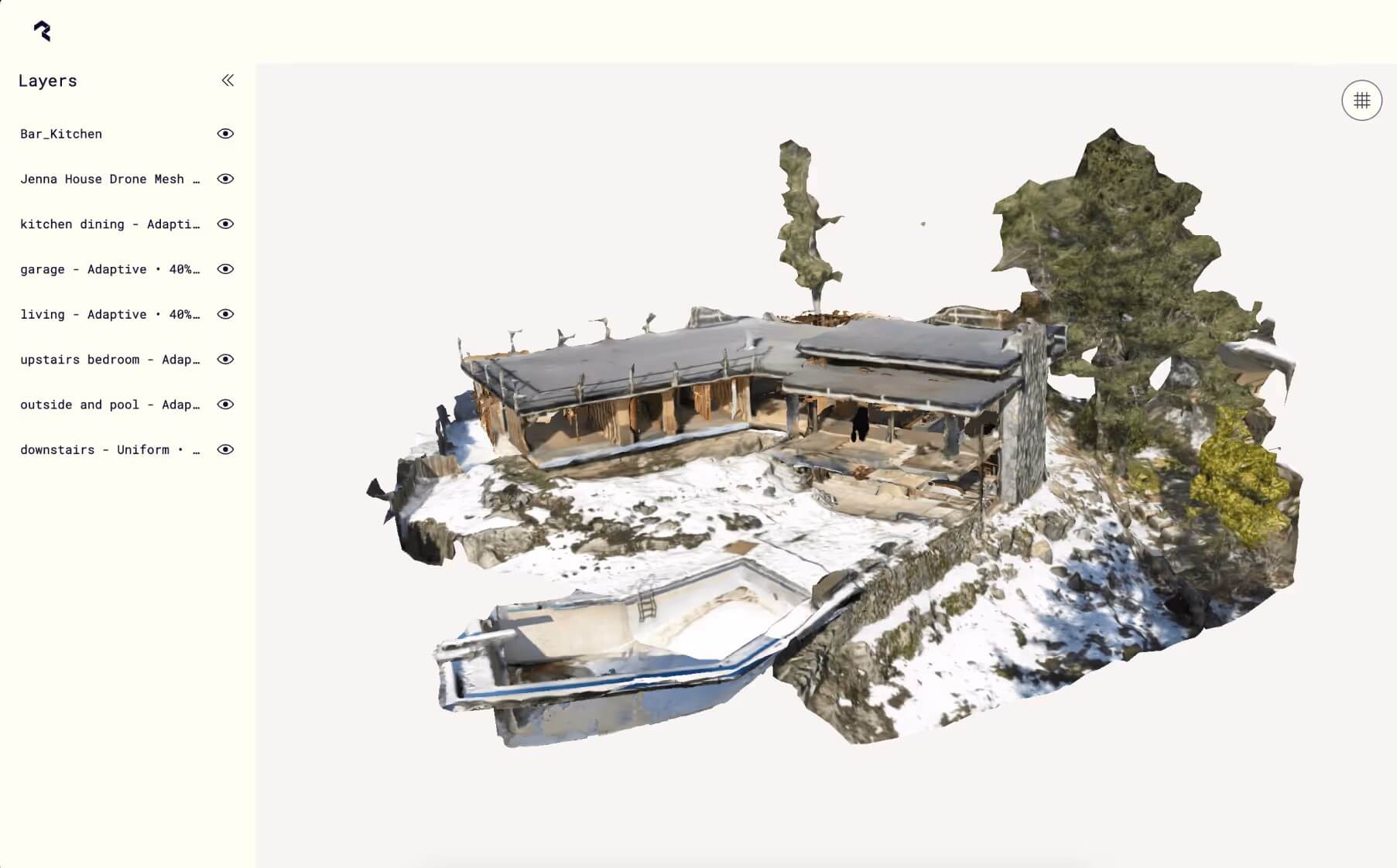

Obrázek 2: Náhledový sken objektu. Rozlišení skenu umožňuje rychle si udělat přehled o hlavních prvcích objektu a konstrukce, neumožňuje však zkoumat konkrétní konstrukční detaily. Zdroj: https://poly.cam/spatial-capture.
Třetí kategorie přesouvá zpracování z telefonu na notebook nebo pracovní stanici. Odtud plyne vyšší vizuální detail a geometrická přesnost – za cenu delší přípravy a zkušenější obsluhy.
Jak to funguje. Nasnímejte fotografie libovolným zařízením a dbejte na to, aby byla datová sada dostatečně velká a snímky se dostatečně překrývaly. Mobilní RealityScan má AR režim, který pomáhá kontrolovat pokrytí už během focení. Zpět na PC pak desktopová aplikace zpracuje snímky s plnou kontrolou nad zarovnáním, tvorbou sítě a škálováním.
Co dostanete. Ostré textury, čistou geometrii a přesné reálné měřítko. Je to zhruba nejvyšší kvalita dosažitelná bez specializovaného laserového skeneru.
Omezení. Nejde o postup „projdi a naskenuj“. Vyžaduje cílené snímání definovaného objektu a jistou zkušenost s fotogrammetrií. Budete také potřebovat rozumně výkonné PC a licenci RealityScan.

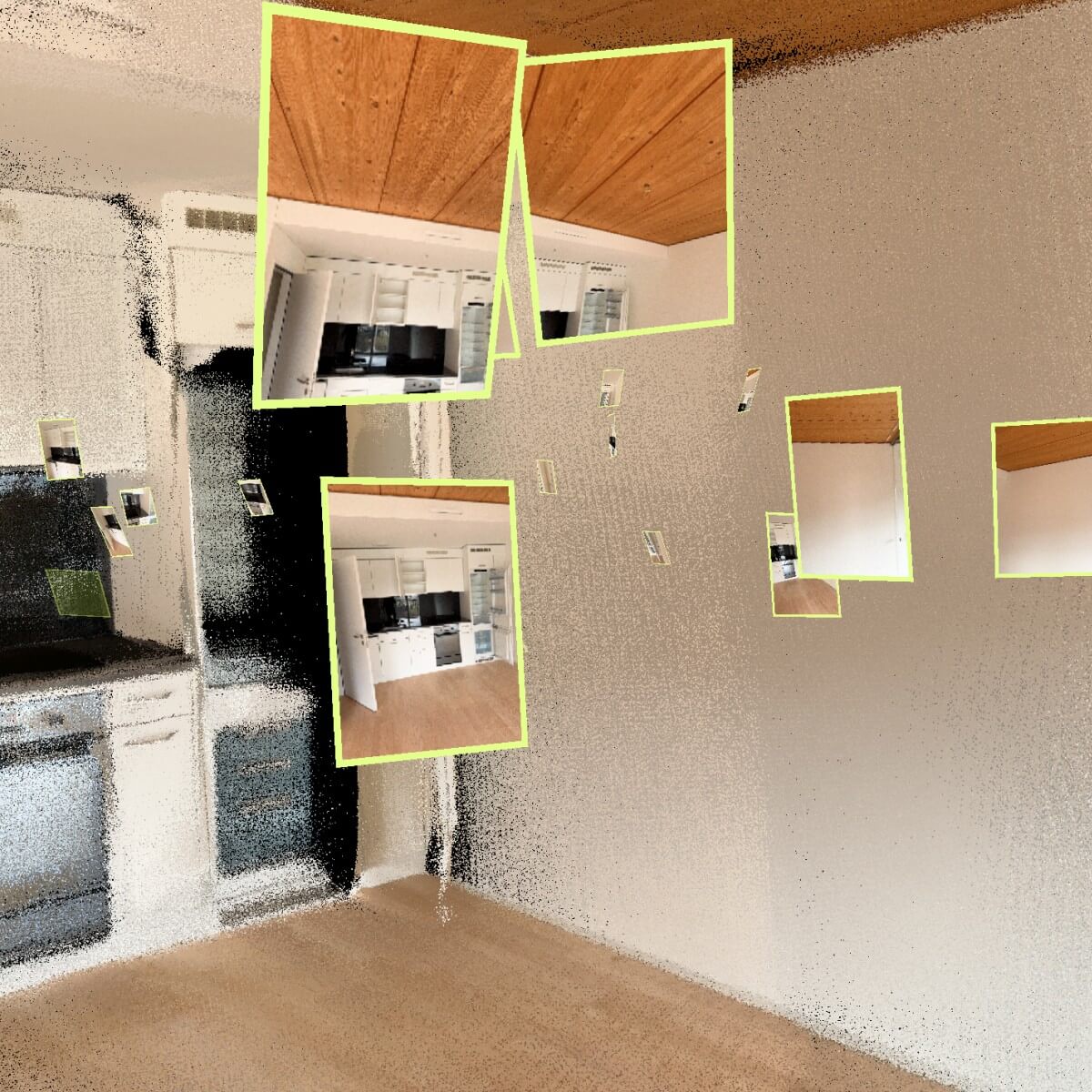

Obrázek 3: Mavo snímá mračno bodů místo tvorby sítě (chystaná funkce). Náhled umí zobrazit původní snímky objektu spolu s mračnem bodů, a doplňuje tak 3D data o vizuální rovinu. Zdroj: Mavo.

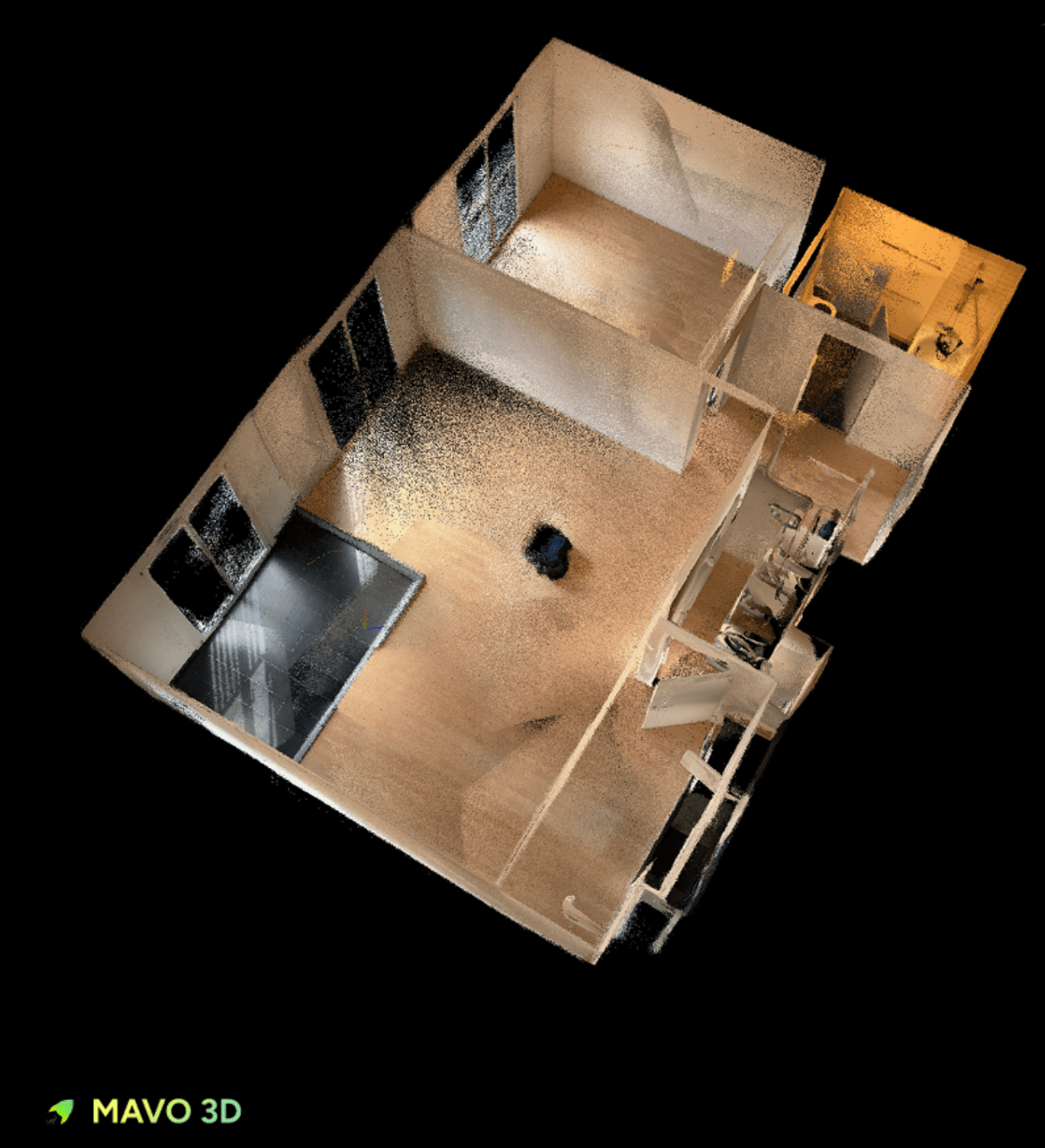

Obrázek 4: Skenování do mračna bodů obvykle vykazuje méně artefaktů než modely sítí, protože je potřeba méně softwarového zpracování. Zdroj: Mavo.
Jak skenovací aplikace zrají a telefonům přibývá výpočetního výkonu, laťka pro použitelný sken se stále snižuje. Většina aplikací dnes automaticky řídí vyvážení bílé, expozici, ISO i ohniskovou vzdálenost a řízený AR režim RealityScanu dokonce označí místa, která potřebují víc pokrytí. Tyto funkce hodně pomáhají, ale čistý sken od záchranné akce stále odděluje pár návyků.
Většina neúspěchů při skenování není způsobena špatným hardwarem ani nedostatečnou technikou. Na vině bývá špatně připravené prostředí. Uklizená, dobře osvětlená scéna dá softwaru čisté plochy, které může sledovat.
Osvětlení. Cílem je měkké, rovnoměrné, rozptýlené světlo v celé místnosti, zejména u fotogrammetrie. Rozsviťte všechna vnitřní světla; pokud dovnitř svítí přímé slunce, zatáhněte žaluzie. Silné směrové světlo vytváří ostré stíny, které algoritmus mate, a světlo „zlaté hodiny“ způsobuje odlesky.
Nepořádek. Odkliďte drobné dekorace, volné papíry a vše, co zakrývá přechod mezi podlahou a stěnou. Pokud aplikace tyto hrany nevidí, nedokáže čistě zmapovat hranice místnosti. Prázdnější místnost navíc znamená méně geometrie ke zpracování a víc prostoru pro váš pohyb.
Odrazivé povrchy. Zrcadla, sklo (okna, desky stolů, skleněné dekorace) a vysoce lesklé podlahy jsou přirozeným nepřítelem 3D skenování. Odrážejí světlo i své okolí, což vytváří deformace nebo díry v síti.
Tip: pokud potřebujete naskenovat sklo nebo zrcadlo, zakryjte je nebo na ně nalepte křížený vzor z malířské pásky. U leštěných podlah položte na lesklá místa matný koberec nebo pár ručníků, aby aplikace měla co sledovat.
Proměnné scény. Dveře, okna, židle a koberce – uveďte je před začátkem do stavu, v jakém je chcete zachytit. Otevření dveří nebo posunutí židle uprostřed skenování snímání poškodí.

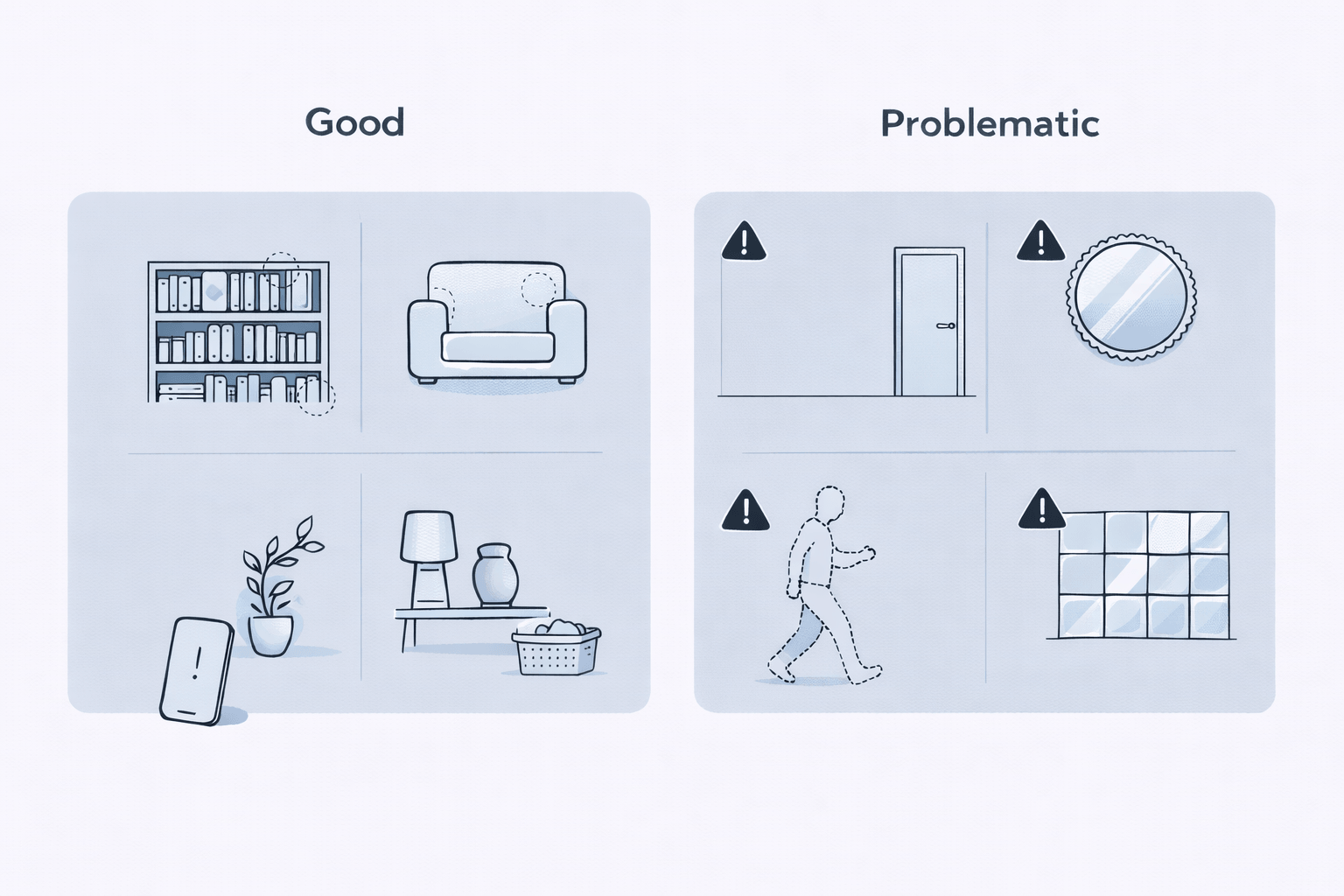

Obrázek 5: Co dělat a čemu se vyhnout. Zdroj: https://www.nianticspatial.com/docs/scaniverse/techniques/.
Mějte plán. U rozsáhlé nebo členité dispozice si prostor v duchu rozdělte na menší, zvládnutelné zóny. Ke každé zóně přistupujte jako k samostatnému prostoru, nasnímejte v ní všechny potřebné detaily a poté je propojte širším „hlavním“ průchodem. To vás donutí být důkladní v každém rohu a vytvoří vestavěnou pojistku: pokud je prostor příliš složitý na zpracování najednou, můžete pořád zkusit zpracovat menší zóny jako samostatné modely.
Měřte. Fotogrammetrie je překvapivě přesná, přesto si vždy ručně změřte několik klíčových vzdáleností, abyste měřítko modelu ověřili a zkalibrovali. Měřte výrazné 3D objekty nebo celkové vzdálenosti (stůl, zárubeň, od stěny ke stěně) spíš než ploché textury – fyzické hrany se ve výsledné síti zaměřují mnohem snáz.
Cílem snímání je vytvořit sadu snímků, které se dostatečně překrývají a pokrývají každý povrch, jenž má být v modelu. Spěch je číslo jedna mezi příčinami driftu LiDARu (kdy se model deformuje nebo prohýbá) a neúplných sítí.
Pohybujte tělem, ne telefonem. Držte zařízení pevně a klidně. Když se potřebujete otočit nebo změnit směr, otočte celé tělo, místo abyste telefonem švihali zápěstím. Klidný úchop omezuje rozmazání pohybem a zlepšuje sledování.
Projděte obvod i úhlopříčky. Začněte u vchodu. Pomalu obejděte obvod jedním směrem a namiřte kameru dovnitř ke středu místnosti. Vraťte se ke vchodu a pak proveďte druhý průchod ve tvaru „S“ napříč prostorem, přičemž snímáte levou i pravou stranu. Pomůže představa, že snímáte objekt umístěný uprostřed místnosti, a ne místnost samotnou.
Častou chybou je stát uprostřed místnosti a otáčet se na místě. Vznikne skvělé panorama, ale algoritmus nedostane žádná paralaxní data, takže se geometrie nezrekonstruuje. Prostorem je nutné projít.

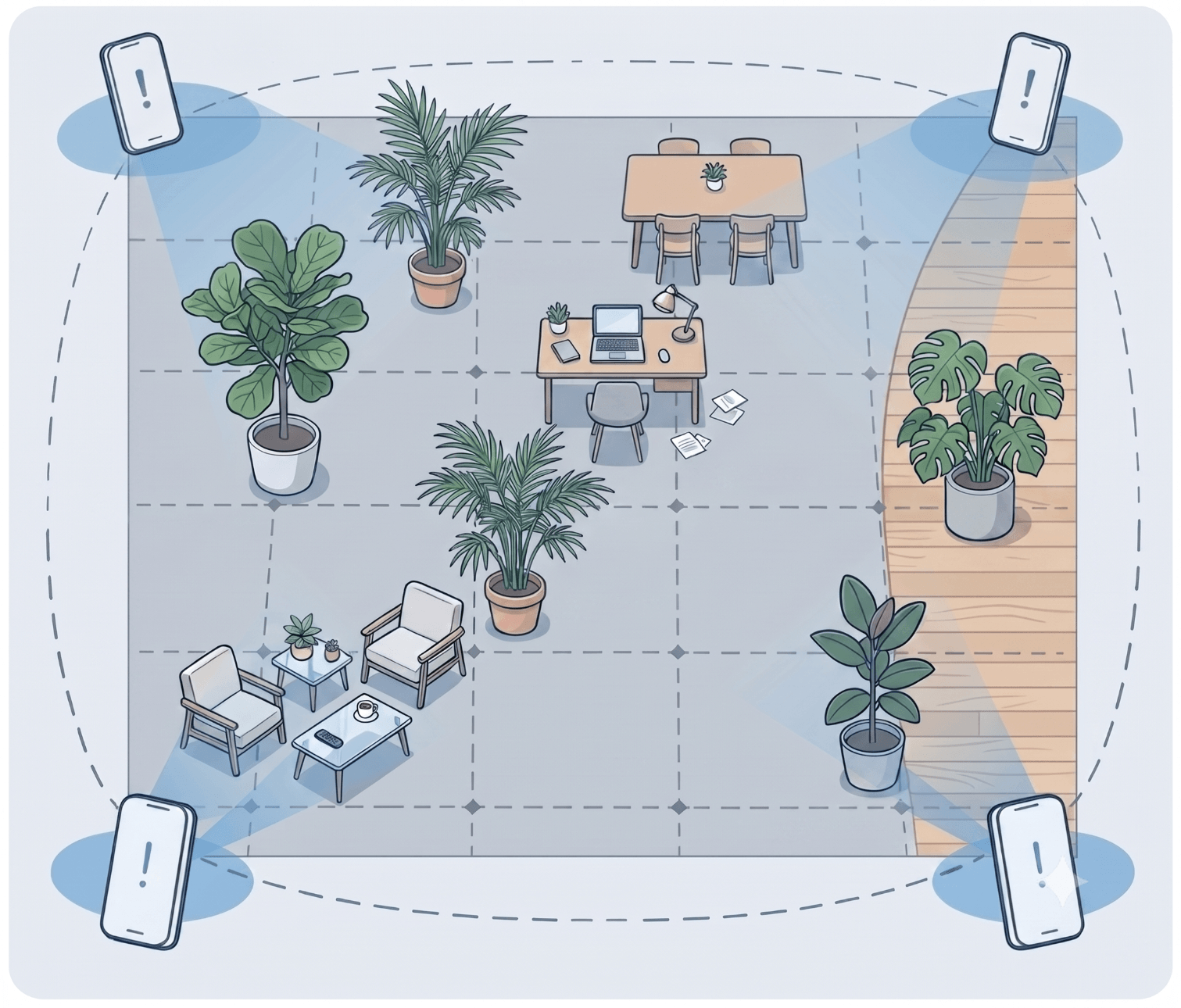

Obrázek 6: Vizualizace správného postupu – skenujte od obvodu ke středu místo otáčení uprostřed místnosti. Zdroj: vygenerováno AI.
Snímejte ze všech úhlů. Výška očí nestačí. Nakloňte zařízení vzhůru, abyste zachytili přechod stropu do stěny; přikrčte se, abyste zachytili spodní strany stolů a skříněk i prostor za nábytkem.
Aby fotogrammetrický algoritmus určil polohu objektu v 3D prostoru, spoléhá na paralaxu – tedy na pohled na tentýž bod z několika výrazně odlišných úhlů. Abyste ji získali, zkombinujte mezi každými dvěma snímky alespoň dva fyzické pohyby. Berte to jako dvojice akcí: krok + otočení, nebo přikrčení + naklonění. Pokud provedete jen jeden pohyb – například zvednete kameru rovně nahoru bez změny úhlu –, nebude vizuální rozdíl mezi snímky dost velký na to, aby software spočítal hloubku.
Nespěchejte. Pohybujte se pomalu a uvážlivě. Při příliš rychlém pohybu aplikace ztratí sledování; horší je, že v interiérech běžné slabší světlo prodlužuje expoziční časy a přináší rozmazání.
Většina aplikací umí skenovat offline, ale s internetovým připojením je práce příjemnější – AR funkce a částečné zpracování jej vyžadují. Mějte zařízení dobře nabité (nebo připojené k powerbance), uvolněte dost úložného místa a zapněte režim „Nerušit“, aby vás nic uprostřed skenu nepřerušilo.
U větších projektů se vyplatí investovat do telefonu s LiDARem a rig, držadlo nebo selfie tyč udělají hodinu držení zařízení mnohem pohodlnější.
Výše uvedená pravidla platí obecně. Několik taktik se liší podle toho, zda používáte fotogrammetrickou, nebo LiDARem podporovanou aplikaci.
Pro fotogrammetrické aplikace (RealityScan, KIRI Engine, Polycam ve fotogrammetrickém režimu):
Pro aplikace s podporou LiDARu (Scaniverse, Polycam v režimu prostoru/LiDAR):

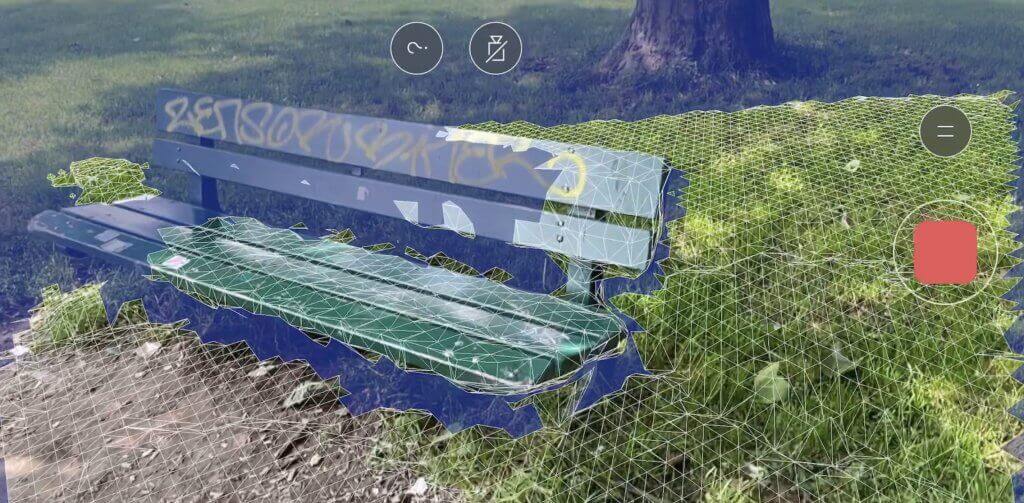

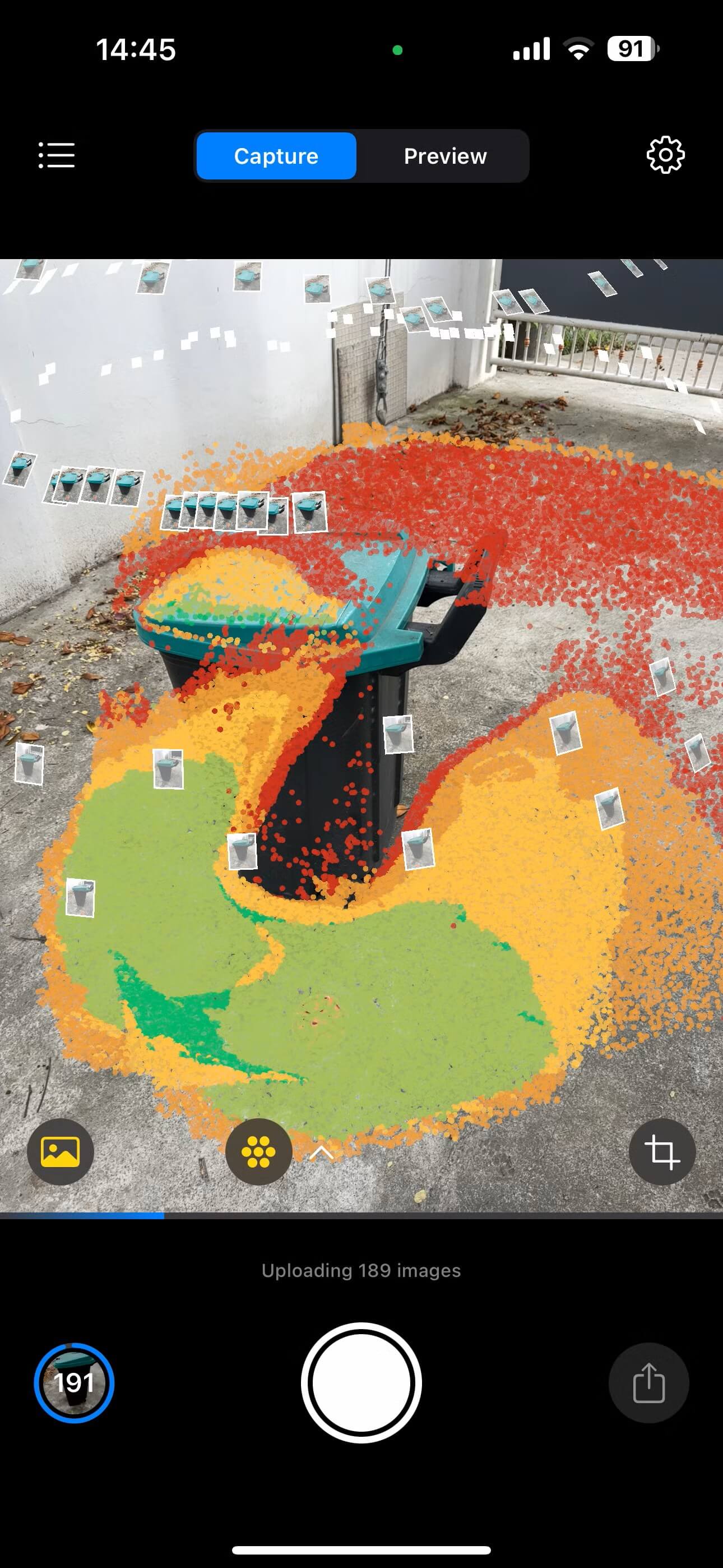

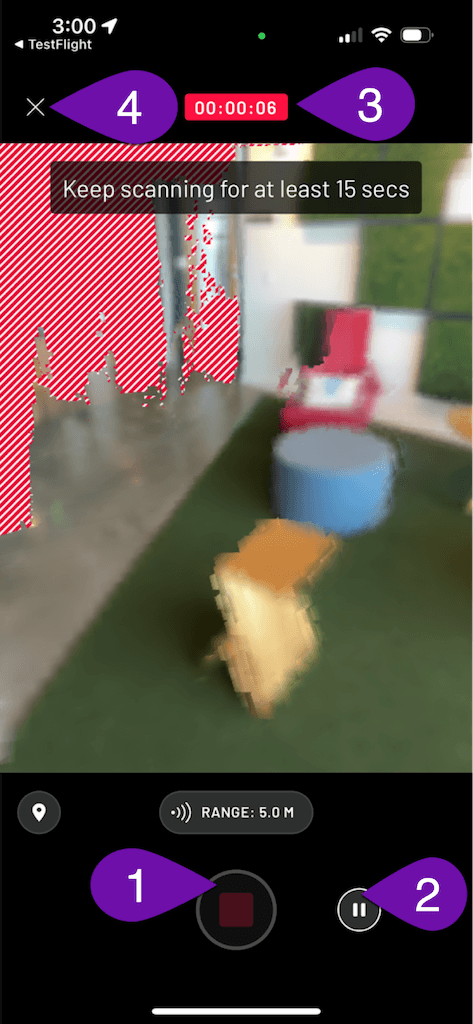

Obrázek 7 a 8: Některé aplikace nabízejí náhled kvality skenu a navádějí uživatele k místům, která potřebují víc snímků. Zdroj: https://www.makeuseof.com/how-to-use-realityscan-create-3d-models/ a https://www.nianticspatial.com/docs/nsdk/how-to/vps/tooling/lightship_scaniverse/?platform=unity
Obrázek 9: Náhled kvality skenu. Zdroj: https://www.nianticspatial.com/products/understand
Některé aplikace nabízejí živý náhled skenované oblasti. Jakmile je sken dobrý, soubor je teprve začátek: v kontextu facility managementu musí přistát tam, kde jej tým skutečně použije. Teprve propojení modelu s evidencí zařízení a prostor v CAFM/BIM systému (například ioFM) promění jednorázové snímání v něco, k čemu se údržba příští týden reálně vrátí.
