SIEMENS SecurityBIM

Workflow SecurityBIM, vyvinutý pod vedením společnosti SIEMENS, je proces, který výrazně urychluje plánování bezpečnostních zařízení (např. systémů detekce vloupání). Základem tohoto workflow je jednoduché vkládání bezpečnostních komponent z připravených rodin do modelu Autodesk Revit. Po vložení (přetažením pomocí Family Browseru) jsou těmto komponentám automaticky přiřazeny různé atributy, například příslušné místnosti. Komponenty lze snadno spravovat a předdefinované texty lze v případě potřeby individualizovat. Rovněž je možné doplnit specifické atributy, včetně metadat pro vzájemné propojení. Na tomto základě lze následně automaticky generovat různé výstupy a sestavit z nich dokumentaci k provedení – od statických standardních dokumentů, jako jsou seznamy výkresů nebo legendy, až po dynamické prvky (např. přehledy sběrnic, přehledy ústředen, bloková schémata nebo standardizované 2D plány). Tím se celý inženýrský proces výrazně zrychluje a zjednodušuje, takže se projektanti mohou soustředit na svou odbornou práci místo časově náročných rutinních úkolů.

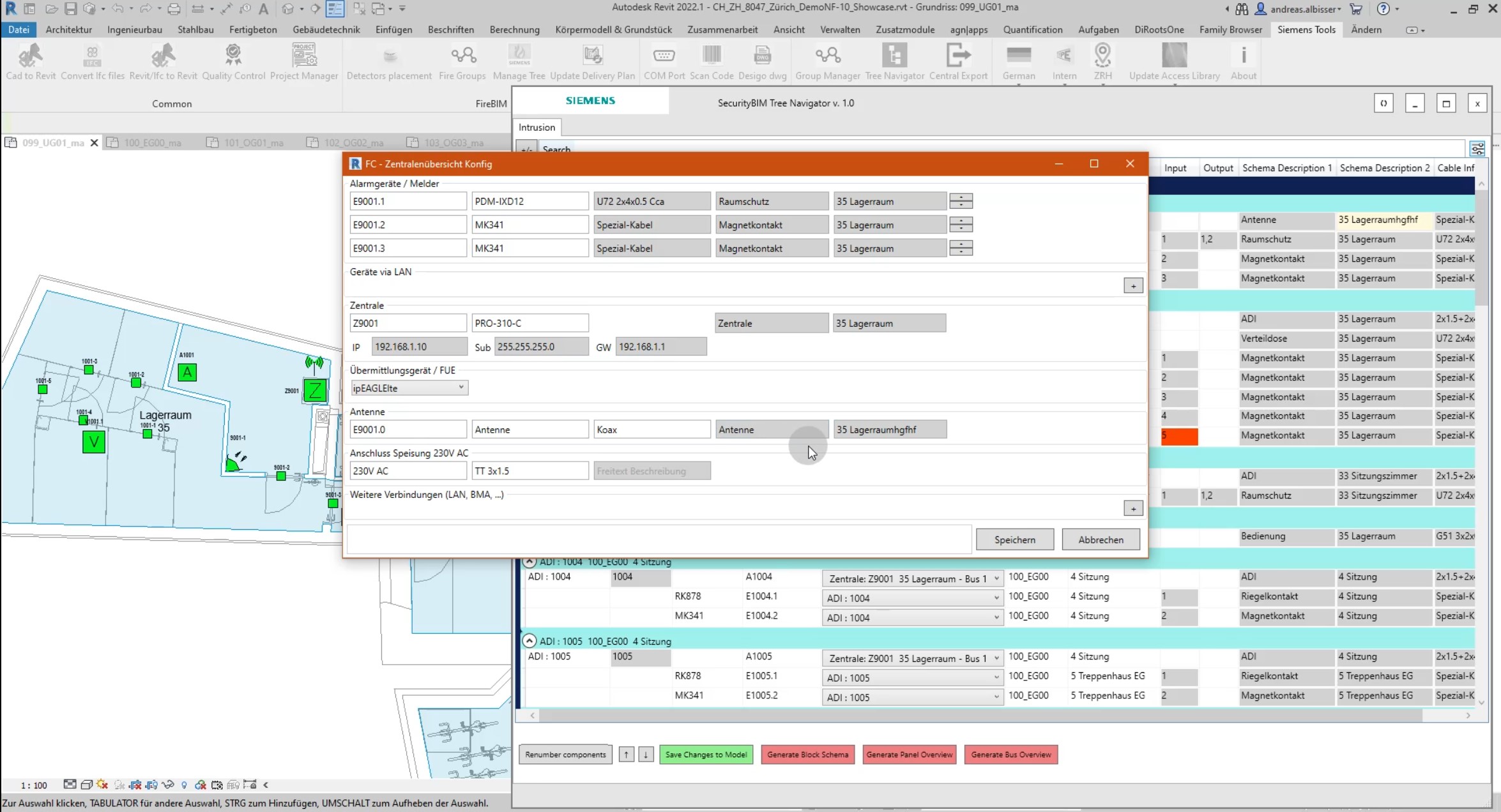

Workflow začíná vložením bezpečnostních komponent (rodin) do Autodesk Revit, které již obsahují všechny potřebné atributy. Přidání do projektu probíhá jednoduše přetažením z knihovny pomocí Family Browseru nebo Revit Projektového prohlížeče. Každá rodina je navržena tak, aby její 2D symbol odpovídal 3D modelu, což umožňuje kombinovanou práci a další úpravy. Po umístění do modelu lze prvky seskupit (tj. propojit), očíslovat a seřadit do hierarchie a pořadí. Správa atributů – například IP adres nebo ID prvků – je zjednodušená, protože většina informací je přímo zděděna z rodin a dá se centrálně upravovat přes rozhraní pluginu.

Z těchto umístěných objektů lze následně automaticky generovat různá schémata, včetně přehledů sběrnic, přehledů ústředen, blokových schémat a standardizovaných 2D plánů. Přehled sběrnic zobrazuje všechna relevantní (sběrnicová) zařízení v přehledném pořadí, počínaje ústřednou a rozdělená podle jednotlivých podlaží. Každý prvek obsahuje podrobné informace (např. ID a přiřazený název místnosti). Přehled ústředen zobrazuje ústřednu s detailními údaji, připojená zařízení (včetně typu a označení) a externí připojení s odpovídajícími kabely.

V blokovém schématu jsou zobrazeny všechny sběrnicové komponenty s příslušnými zařízeními (např. detektory) včetně typového označení, popisného textu a označení kabelu. Konzistentní situační plány s umístěnými detektory jsou jednotně vykresleny pomocí šablon pohledů.

Spolu s doprovodnými dokumenty jsou vygenerovaný obsah a situační plány spojeny do jedné výstupní dokumentace. Tento přístup výrazně zjednodušuje tvorbu projektové dokumentace, minimalizuje rutinní úkoly a šetří čas i technické zdroje.
